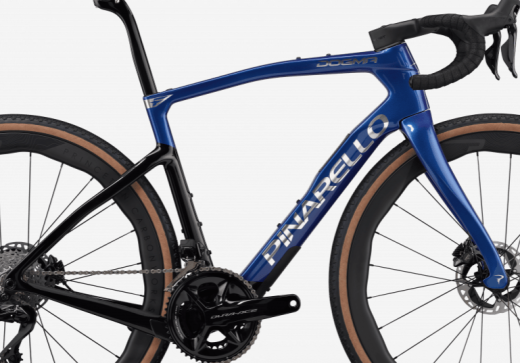

Pinarello Dogma GR Rahmenset Luxter Blue Shiny

Innovation – DOGMA GR
CARBON: TorayCa M40X

DOWN TUBE: NEW AERO-KEEL BB

TOP TUBE: Flachprofil, aerodynamisch

HEADSET: 1.5" oben und unten, TiCR™ Kabelführung

THRU AXLES: MOST Ultra Light Custom, 12x100 & 12x142, werkzeuglose Demontage

FORK: NEW ONDA Fork mit ForkFlap™, eTICR

INTEGRATED SEAT POST CLAMP: 3D-gedruckte Titan-Klemmung

COCKPIT: NEW TALON FAST (integriert, Aero-Lenker-Vorbau-Einheit)

Größen
43, 46, 50, 51.5, 53, 54, 55, 56, 57.5, 59.5, 62

Geometrie
CE CC L A[°] B[°] P T D R G REACH STACK
425 430 500 74.4 69.5 407 102 67 47 373 351.5 502
450 465 515 74.4 70.5 407 109 72 47 373 365.4 517.3
465 500 525 74.0 71.4 407 114 72 47 373 372.2 525.2
485 515 535 73.7 72.0 407 119 72 47 373 378.2 532.1
500 530 545 73.7 72.5 407 128 72 47 373 383.3 542.4
510 540 550 73.4 72.8 408 136 72 47 373 385.3 551
520 550 557 73.4 72.8 408 147 72 47 373 389.2 561.5
525 560 565 73.0 73.2 409 154.5 72 47 373 390.8 570.1
540 575 575 73.0 73.7 409 168 72 47 373 396.7 584.8
560 595 587 72.4 73.4 409 204 67 47 373 393.4 613.2
600 620 620 72.0 73.4 411 244 67 47 373 410 651.6

Legende:

CE: Sitzrohr Mitte–Ende

CC: Sitzrohr Mitte–Mitte

L: Oberrohr

A[°]/B[°]: Sitzrohr-/Steuerrohrwinkel

P: Kettenstrebe

T: Steuerrohr

D: Tretlagerabsenkung

R: Gabelversatz

G: Gabellänge

Reach/Stack: Passformparameter
